Procheck-mark |
Procheck-reader |

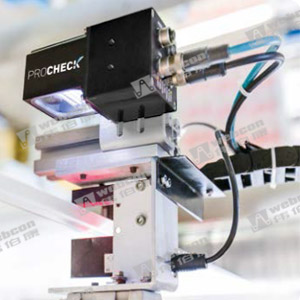

• Procheck-mark是印刷同步喷码的设备
• Procheck-mark壳体内还包含一个相机,相机读取和传送同步码信息到100%质量检测系统,以备后续印刷卷的缺 陷跟踪。印刷头安装在一个机动横梁上,边缘处的检测探头保存了材料边缘重复印刷图像信息。
• Procheck-reader读取器可让操作员提前知道下一个缺陷的位置 并将分切机停在剔废位置。此设备安装在所有印刷 后的加工设备上。同步码可以根据客户需求设计。
• 同步码可以用作料卷长的绝对参考值,每N次(可选择)压印后印刷同步码,通常印刷在距离料卷边缘1-2 mm处,需要充足的非印刷区域。同步码的长度可能会根据包含的信息量如任务号,料卷号,料卷长度等不同而不同。
• Pro-view预查看是一个编辑软件,用来分析不同印刷阶段(印 刷,复合,分切 )生成的料卷地图。缺陷追踪和最终消除料卷地图上的缺陷是通过质量控制部门的电脑上完成的。废料视觉分析是通过对比缺陷图和100%质量检测系统中相关图像或者 PDF文件完成的。
• Pro-view预查软件可以提供每个独立印刷过程的废料数据,可根据 换料, 日期, 废料分类,任务等归类。
